Ib Andresen Industri: Transportanlæg til store plader

Client: Ib Andresen Industri Date: 15. januar 2015 Category: , , , , ,

Rullebane der kan dreje 180 grader

Rullebane der kan dreje 180 grader.

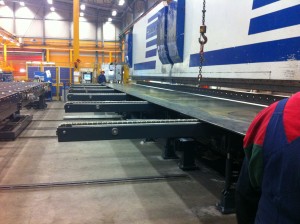

Udstyr til håndtering af tunge løft foran og bag den eksisterende bukkemaskinen. Udstyret erstatter brugen af kran og truck.

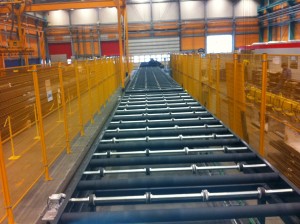

Rullebane, monteret med ruller som skåner de transporterede objekter.

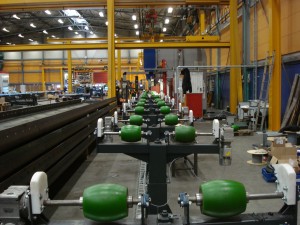

Transportenhed til transport af de færdig bukkede metalplader.

Anlæg med rullebaner, kædebaner, krydsbaner og transfervogne

Produkt

Transportanlæg til store plader, hvor pladerne køres via rullebaner, krydsbaner og transfervogne. Anlægget vender pladen over kanten på den 15 meter lange side. Derefter kører pladen via rullebaner ud på en transfervogn med en 15 m. lang rullebane der kan dreje 180 grader. Transfervognen kører pladen over til kantpresseren, hvor den løftes af transfervognen med en kædebane og kædebanen kører pladen ind mod kantpressen, pladen rettes op på kædebanen inden pladen kører mod bagstop.

Pladen bukkes 1. gang, hvorefter den kører retur på kædebanen. Transfervognen kører ind til kædebanen. Kædebanen sænker pladen ned på transfervognen. Transfervognen kører ud og drejer 180 grader, hvorefter transfervognen kører retur til kantpressen, hvor kædebanen løfter pladen op fra transfervognen.

Pladen kører ind mod kantpressen, hvor den igen rettes op inden pladen kører mod bagstop. Under bukkeprocessen køres der et bukkehjælp fra Invector op og støtter pladen. Pladen bukkes en 3. gang på midten. Efter sidste buk, løftes den bukkede profil op fra matricen, med rullebaner og kører tværs ud af maskinen.

22 sekunder inde i TV2 indslaget nedenunder vises anlægget leveret af Invector!

http://www.tv2fyn.dk/article/403372?autoplay=1&video_id=61279



Sikker løsning

Ib Andresens tidligere løsning var at transportere de store metalplader ved brug af kran med sugekopper. Sugekopperne svigtede til tider når de tonstunge metalplader skulle løftes og drejes, og det var tilmed farligt arbejdsmiljø at færdes i. Invector leverede et transportanlæg, hvor utilsigtet adgang ikke kan forekomme og derved sikre at medarbejderne ikke kan komme til skade.

Link til video af transportanlæg. TV2 interview af Ib Andresen.

http://www.tv2fyn.dk/article/403372?autoplay=1&video_id=61279
