Tvilum: Bufferlager

Client: Tvilum A/S Date: 15. januar 2015 Category: , , , , , ,

Komplet bufferlager. Transfervogen ses i forgrundenKomplet bufferlager. Transfervogen ses iforgrunden

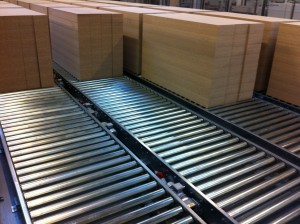

Rullebaner med lagrede træplader

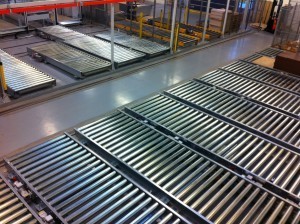

Rullebaner. Transfervognen kører frem og tilbage i midten af rullebanerne, hvor den henter og bringer lagervarer.



Transfervogn før installation

Transfervogn før installation

Bufferlager med transfervogn

Produkt

Tvilum møbelfabrik fik installeret et bufferlager med tilhørende logistik leveret til deres produktion af store plader. En transfervogn transporterer træpladerne til deres respektive bufferlagerplads og afsætter eller henter træpladerne.

Anlægget i alt består af 80 store rullebaner; kædebaner, krydsbaner, rullebaner på løfteborde og transfervogne med op til 4 store rullebaner.



Konstruktion

Transfervognen er bygget i en kraftig stålkonstruktion med indbygget kabelføringer. Der er monteret et el-skab i den ene ende af vognen, som indeholder hele el-styringen. Der er monteret et sikkerhedsgitter, som sikrer, at stakken ikke kan vælte ved opbremsning. Transfervogn er opbygget af delvis standard komponenter og delvis specialfremstillede dele, som er fremstillet i overensstemmelse med god håndværksmæssig fornuft og i henhold til maskindirektivet.

Rullebanerne er en del af den svejste konstruktion.



Alle komponenter er fremstillet efter simple konstruktionsprincipper og er derfor meget driftsikre og vedligeholdsvenlige.



Specifikationer

Transfervognen er konstrueret til at stå i rumtemperatur Ca. -5o til + 40o
Fabriksmiljø Træindustri
Transfervognen er konstrueret til at transportere Plader
Transporthøjde: 325 mm.
Vægt Max 2×1500 og 4×1500 kg
Strømforsyning: 3×400 V
Kapacitet: 65 m. pr. min.



Video af bufferlager med transfervogn
